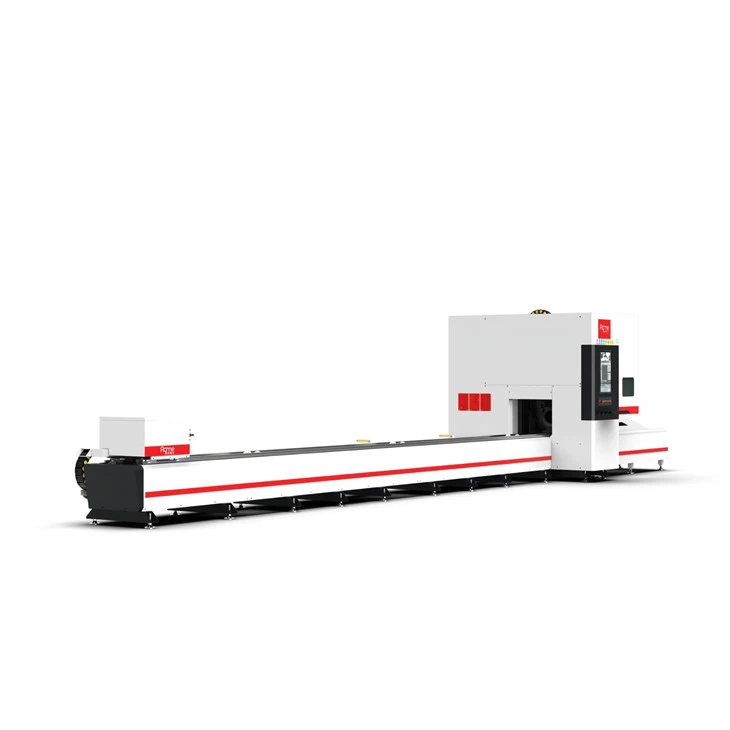

قاطعة الأنابيب بالليزر 1500 واط

أجزاء الآلة

المواصفات الفنية

نظام التحكم

نظام التحكم في قطع الأنبوب FSCUT3000S

برمجة

برنامج TubePro لقطع الأنابيب

مصدر الليزر

ماكس/رايكوس 1500 واط

رأس الليزر

أدوات_سويسريالتركيز التلقائي

براد مياه

هانلي_الصين

أجهزة السيارات

محرك سيرفو ياسكاوا

750 واط * 1 مجموعة (X)، 1500 واط * 1 مجموعة (Y)، 400 واط * 1 مجموعة (Z)

1000 واط * 1 مجموعة (ظرف خلفي)

1500 وات * مجموعة واحدة (ظرف أمامي 120 مم)

طول قطع الأنبوب

الأعلى. 6200 ملم

قطر قطع الأنبوب

10-115مم / 10×10--115×115 ملم

كمية تشاك

2 ظرف، ظرف هوائي، توسيط تلقائي

تشاك

يكتب

تشاك هوائي

دقيقة. طول الذيل (مم)

أكبر من أو يساوي 65 ملم

سرعة الدوران المقدرة (ص / دقيقة)

120

الأعلى. سرعة الدوران (ص/دقيقة)

200

قدرة التحمل (كلاهما)

120 كجم

المحور السيني

السفر (مم)

380

عدم التحميل ماكس. السرعة (م/دقيقة)

60

المحور ص

السفر (مم)

6800

عدم التحميل ماكس. السرعة (م/دقيقة)

100

المحور Z

السفر (مم)

250

عدم التحميل ماكس. السرعة (م/دقيقة)

60

دقة تحديد الموقع

±0.03/1000 مم

كرر دقة تحديد المواقع

±0.02/1000 مم

دليل السكك الحديدية

تايوان

الانتقال

رف حلزوني

العتاد والرف

YYC

المخفض

شيمبو/محرك_فرنسا

قطع كهربائية

شنايدر_فرنسا

نظام استخراج الغاز

ذروة

نظام التزييت

نظام التشحيم الذاتي التلقائي

مزود الطاقة

380 فولت، 50/60 هرتز (يمكن أن يتغير حسب جهدك)

غاز القطع المساعد

الأكسجين / النيتروجين / الهواء المضغوط

تنسيق الملف المدعوم

.IGS / سوليدووركس

قطع الغيار مجانا

22 (فوهة، عدسة، جسم من السيراميك)

وزن الآلة

2.5 طن

حجم الآلة

9965x1450x1720 ملم (الطول*العرض*الارتفاع)

تشاك هوائي خلفي120ملم

توسيط تلقائي

تحرك المخزون الكامل

ظرف خلفي يمكن أن يدخل داخل ظرف أمامي

جعل الحد الأدنى من مخلفات الأنبوب

عجلة هوائيةمؤيد الأنبوب

التحكم الهوائي

أنبوب الدعم أثناء قطع الأنبوب
