آلة قطع الأنابيب بالليزر 3000 واط

نموذج

لوت-6017ES

مزود الطاقة

380 فولت، 50 هرتز ± 10% (يمكن تخصيص الجهد)

قوة الآلة الكاملة

28.8 كيلو واط

طول قطع الأنابيب

الحد الأقصى 6200 مم

قطر قطع الأنابيب

16-165مم / 16×16--165*165 ملم

تشاك

يكتب

ظرف هوائي 8 أسطوانات * 2 قطعة، توسيط تلقائي

دقيقة. طول الذيل (مم)

65 ملم

سرعة الدوران المقدرة (ص / دقيقة)

80

الأعلى. سرعة الدوران (ص/دقيقة)

100

قدرة التحمل (كلاهما)

300 كجم

السفر بالمحور X

380 ملم

السفر على المحور Y

6700 ملم

سفر المحور Z

250 ملم

دقة تحديد موضع المحور X/Y

0.05 ملم/1000 ملم

محور X/Y يكرر دقة تحديد المواقع

0.05 ملم/1000 ملم

تغذية الأنابيب ماكس. السرعة (م/دقيقة)

92 م/دقيقة

سرعة القطع القصوى لمحور X/Y

60 م/دقيقة

أقصى تسارع لمحور X/Y

1.2G

تنسيق الملف المدعوم

.IGS .SAT

غاز القطع المساعد

الأكسجين / النيتروجين / الهواء المضغوط

أبعاد الآلة

11585x1916x2250 ملم

G.W.

5000 كجم

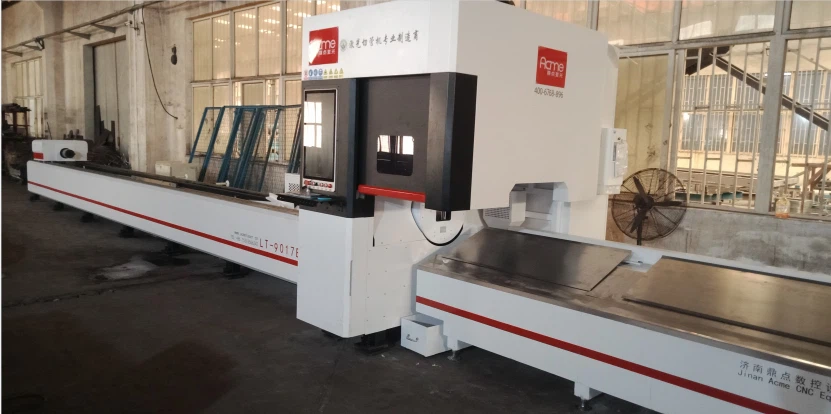

تم تصميم LT-6017ES كأداة احترافية لقطع الأنابيب بالليزر.

طول أنبوب القطع 6000 مم

طول منصة الإخراج/الاستقبال 3000 مللي متر

قطر الأنبوب 10-240مم

شكل الأنبوب: دائري، مربع، مستطيل، بيضاوي، زاوية، قناة فولاذية، شعاع H وما إلى ذلك.

ماكسفوتونيكس 3000مصدر ليزر الألياف

2 سنة الضمان.

أكثر من 100,000 ساعة من عمر الخدمة.

استهلاك منخفض للطاقة: توفير الطاقة وحماية البيئة.

معدل التحويل الكهروضوئي يصل إلى 30%

راي تولز BM111التركيز التلقائي

رأس القطع بالليزر

مع وظيفة مقاومة التصادم، ونظام إغلاق جيد، ومقاوم للضغط العالي، ونظام التتبع التلقائي ونظام مضاد للتصادم والتوقف.

سرعة الثقب أسرع مرة أو مرتين من التركيز اليدوي. سرعة التثقيب يمكن أن تقلل من وقت القطع.

يتم ضبط التركيز تلقائيًا، ويمكنه استيراد المعلمات المحددة في النظام مباشرةً، ويمكن استخدامه بشكل مباشر ومريح وسريع

نظام تحميل نصف أوتوماتيكي (اختياري)

مخزون الأنبوب ونظام التغذية التلقائي.

طول أنبوب القطع 6200 مم

قطر الأنبوب 10x10-2000x2000 مم

الأعلى. كمية التخزين: 15 قطعة (أنبوب مربع 50 × 50 مم)

الحد الأقصى لوزن التخزين: 1400 كجم

أقصى سرعة للتغذية: 38 م/دقيقة
