| المواصفات الفنية | ||
| نطاق قطع الأنابيب الطول والقطر | 6200mm&مرة ؛&فاي ؛ 20-350 مم 6200 مم&مرة ؛ 20-350 مم | 12100mm&مرة ؛&فاي ؛ 20-350 مم 12100mm&مرة ؛ 20-350mm |
| إكس ترافيل | 400 ملم | 3 كيلو واط |
| YTravel | 7350 ملم | 5 كيلو واط |
| أ 、 بترافيل | دوران غير محدود | أ المحور 7.5KW ب المحور 5KW |
| ZTravel | 250 ملم | 1.5 كيلو واط |
| ملاك شطبة | & plusmn؛ 45°؛ |
|
| X 、 Y دقة تحديد المواقع | & plusmn؛ 0.03mm / 1000mm （& plusmn؛ 0.05mm / طول الأنبوب الكامل） |
|
| X 、 Y كرر دقة التموضع | & plusmn ؛ 0.05 مم |
|
| X أو Y أحادي المحور كحد أقصى. سرعة | 120 م / دقيقة |
|
| أماكس. سرعة التموضع | 120 دورة في الدقيقة | ستكون سرعة القطع وسرعة السير أقل وفقًا لزيادة وزن الأنبوب. |
| طول تحميل الأنابيب | & le ؛ 6200 مم (تحميل 6 م) & جنيه ؛ 12100 （12 م تحميل） | شبه آلي |
| أقصى وزن محتمل للتحميل | 1400 كجم (تحميل 6 أمتار) 4500 كجم (تحميل 12 م) |
|
| G.W. | 7500 كجم (6 م) 12000 كجم (12 م) |
|
| أبعاد الآلة | 12750 مرة&؛ 4550&مرة ؛ 2250 مم （L&مرة ؛ W&مرة ؛ H） |
|
| متطلبات امدادات الطاقة | 3/380 فولت / 50 هرتز |
|
| إجمالي الطاقة | 55 كيلو واط | 60 كيلو واط 12 م |
| مستوى حماية الطاقة | IP54 |
|
| لا. | غرض | لا. | ماركة |
| 1 | مصدر الليزر | 1 | IPG3000w |
| 2 | رأس الليزر | 1 | ألمانيا LT |
| 3 | قطع البرمجيات | 1 | TubePro |
| 4 | الجبهة تشاك | 1 | تشاك هوائي بضربة كاملة |
| 5 | ظهر تشاك | 1 | تشاك هوائي بضربة كاملة |
| 6 | سرير الآلة | 1 | اكمى ليزر |
| 7 | المقاولين ومفتاح الهواء | 1 | شنايدر |
| 8 | مفتاح هوائي | 1 | AirTAC |
| 9 | سكة حديدية | 1 | هيوين |
| 10 | رف وترس | 1 | YYC |
| 11 | أجزاء أخرى على سرير الآلة | 1 | اكمى ليزر |

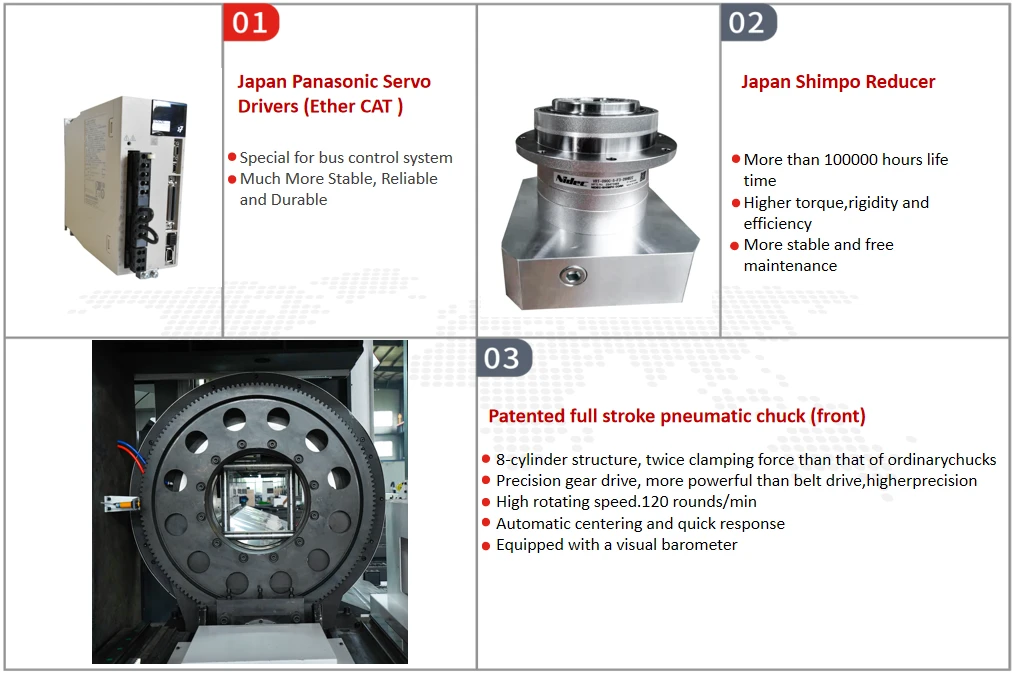

| 12 | محرك الآلة والسائق | 1 | اليابان باناسونيك （EtherCAT） |
| 13 | المخفض | 1 | اليابان شيمبو |
| 14 | دعم الأنابيب | 1 | دعم عائم مؤازر |
| 15 | الصمام النسبي | 1 | SMC اليابان |
| 16 | براد مياه | 1 | تونغفي أو هانلي |
| 17 | التعشيش | 1 | أنابيب |
| 18 | نظام التحكم | 1 | FSCUT5000A |
| 19 | نظام التحميل | 1 | تحميل شبه تلقائي |
| 20 | دعم أجزاء الأنابيب | 1 | لوحة عائمة مؤازرة |
